教程12-使用命令RsSurfacemap将几何曲面从原始网格数据变形到补偿网格数据
在这个案例中，用户通过CAD模型创建有限元网格数据，对网格数据进行仿真，得到回弹补偿网格数据。用户的需求是将原始CAD模型变形为生成的回弹网格，得到一种新的曲面模型，该模型近似于回弹网格。
RhinoResurf命令RsSurfacemap帮助用户将几何曲面从原始网格数据变形为补偿网格数据。下面的3个步骤演示了如何使用RhineSurf变形曲面模型。
步骤1：使用命令RsmeshTopoprepair修复原始网格数据和补偿网格数据的拓扑。
下图中，图1显示了原始网格数据，图2显示了补偿网格数据，两个网格数据在仿真过程中都创建了不良的拓扑连接。图4和图5显示了原始CAD曲面模型，该模型创建了原始网格数据。在对原始曲面模型进行变形以近似补偿网格之前，用户需要运行命令\r-rsmeshTopoprepair来修复两个网格模型的拓扑结构。只要选择网格数据，修复拓扑结构就非常简单，程序将自动修复。图5显示了修复后的拓扑结构的网格模型。

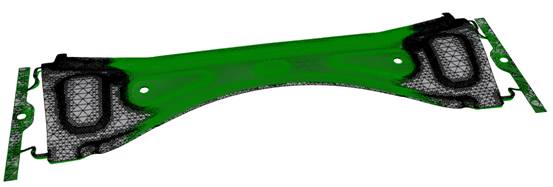

图1.原始网格数据

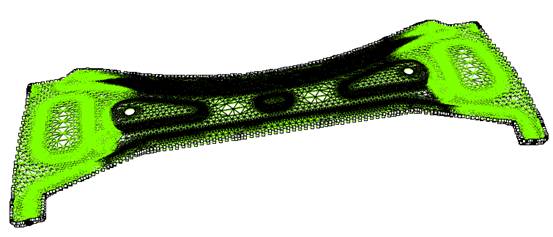

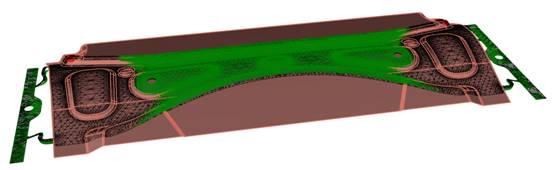

图2, 原始网格（黑色）和由弹簧反向模拟创建的补偿网格（绿色）

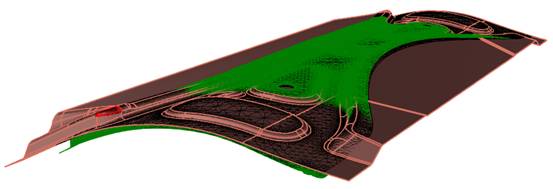

图3, 原始CAD模型（棕色）、原始网格数据（黑色）和补偿网格数据（绿色），原始CAD模型和原始网格数据都处于相同的位置

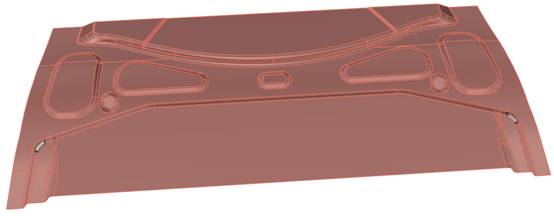

图4, 原始曲面模型。

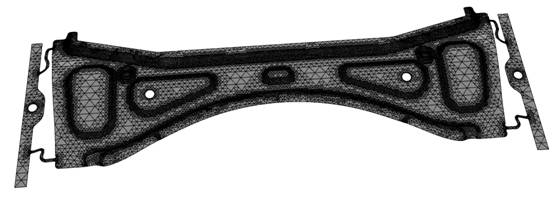

图5, 拓扑结构修复了原始网格和补偿网格。
第二步：修剪原始网格数据和补偿网格数据中CAD曲面模型未覆盖的网格数据。图6显示了原始曲面模型以及原始网格数据和补偿网格数据，其中一些网格数据已修剪。图7显示了另一视口中的数据。

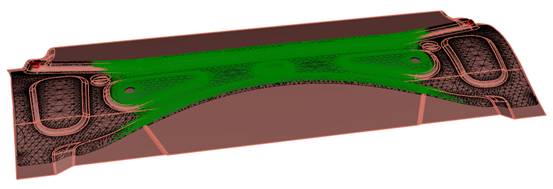

图6，对原始网格数据和补偿网格数据中CAD模型中未覆盖的网格数据进行裁剪后，得到了相同的网格和曲面模型。

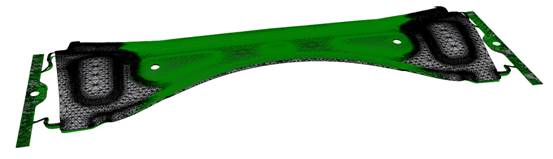

图7，这是原始网格、原始曲面和补偿网格的另一视口。
步骤3：使用命令RsSurfacemap来变形原始曲面模型以近似补偿网格数据。
要变形原始曲面模型以近似补偿网格：
步骤3.1：在Rhino提示符下运行命令RsSurfacemap或单击菜单“RhineSurf->Application->Surface map”，Rhino提示符中显示4个命令选项（网格几何体节点映射），如图8所示。
步骤3.2：在命令选项中单击“网格”，然后先选择原始网格，然后选择补偿网格，然后创建边界点，如图9所示。
步骤3.3：在命令选项中单击“几何体”，然后选择具有矩形窗口的原始曲面模型；
步骤3.4：在命令选项中单击“节点”，然后在边界线上选择4对节点，对于每一对节点的选择，始终先选择原始网格中的节点，然后在补偿网格中选择节点。见图10；
步骤3.5：单击命令选项中的“贴图”以映射曲面模型。
如果以上视频无效，请单击此处下载视频

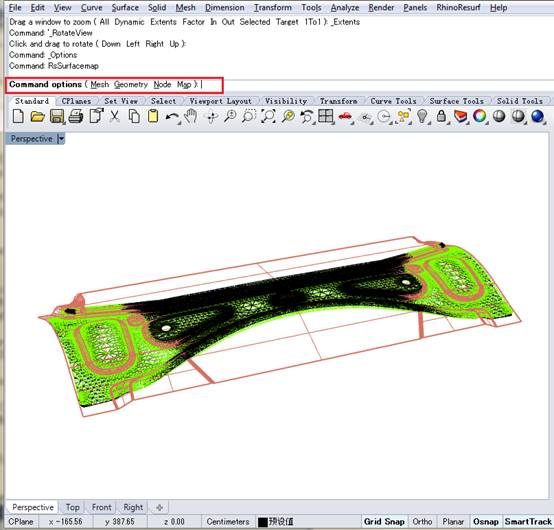

图8，命令选项在命令RsSurfacemap运行后出现。
图9，边界点在原始网格和补偿网格中创建。

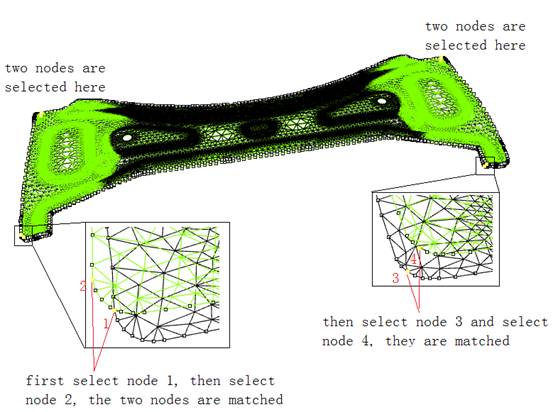

图10.4， 在边界线上选择对节点。
图11显示了原始曲面模型（棕色）和变形曲面模型（蓝色）。图12和图13显示了其他两个视口中的原始曲面模型和变形曲面模型。图15示出了用于表面分析的带斑马的变形曲面模型。图16显示了局部斑马区域中的缩放以了解详细信息。

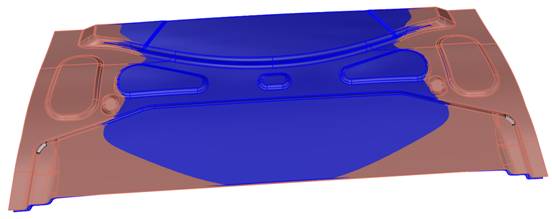

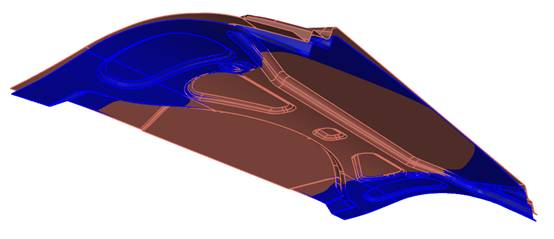

图11，原始曲面模型（棕色）和变形曲面模型（蓝色）

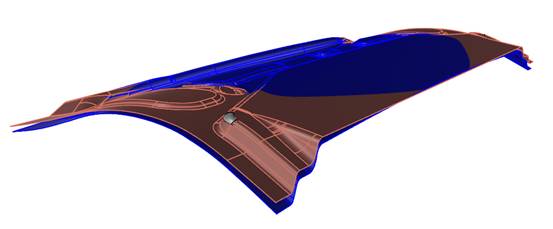

图12，原始曲面模式（棕色）和变形曲面模型的另一个视口（蓝色）
图13，原始曲面模式（棕色）和变形曲面模型的另一个视口（蓝色）

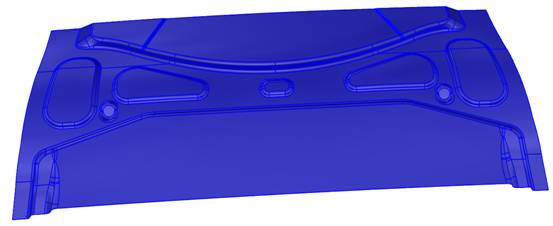

图14，变形曲面模型

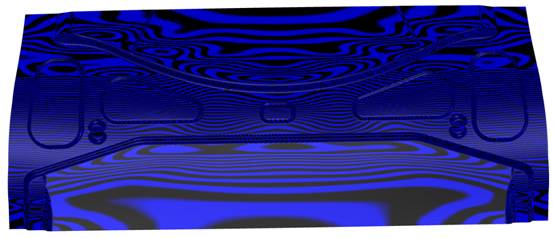

图15，用斑马的变形曲面模型进行曲面分析

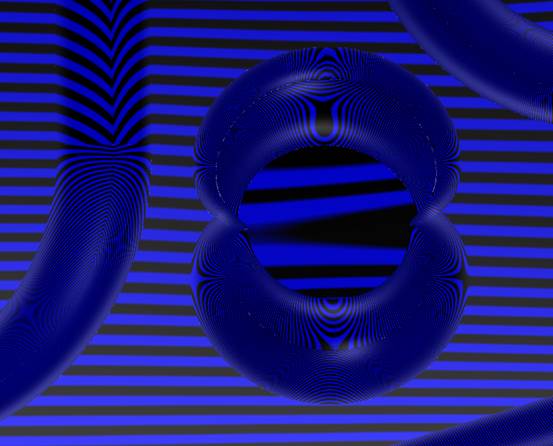

图16，为了看清细节，局部斑马线被放大
|
