教程11 - 通过指定形状类型将网格拟合到NURBS曲面. ( Command: _RsMesh2Surf )

Rhino 4或5， 6， 7中的RhinoResurf命令 RsMesh2Surf通过定义网格模型的形状类型，帮助用户将网格拟合到NURBS曲面。下图（图1）显示此命令的对话框。有6个形状类型选项供用户选择：

1, plane(平面)：对于与平面同形的开放网格模型。（图8）

2,cylinder (圆柱面)：对于与圆柱体同形的网格模型。（图13）

3,semi-shpere(半球面)：适用于与半球面同形的网格模型。（图11）

4,4corner(4角)：对于与平面同形且在边界线上有4个锐角的网格模型。（图6）

5,3corner(3角)：对于与平面同形且在边界线上有3个锐角的网格模型。（图2）

6,2corner(2角)：对于与平面同形且在边界线上有两个锐角的网格模型。（图4）

7.cylinder(quick): 快速将圆柱形拓扑网格曲面转换为光滑的NURBS曲面

RhinoResurf还为网格模型提供了另一个命令RsMesh2StarFace，该模型与平面同构，在边界线上有n（n>4）个锐角。（图15）

 图1, 命令的对话框 RsMesh2Surf（从网格拟合曲面）

选项1：形状类型 - 3corner

图2， 边界线上有3个锐角的网格模型

图3，从网格创建的三线退化曲面，边在一个角处折叠。

选项2：形状类型- 2corner

图4，在边界线上有两个锐角的网格模型

图5，由网格生成一个2线退化曲面，两条边分别折叠在两个角上。

选项3：形状类型  --  4corner

图6，在边界线上有4个锐角的网格模型

图7， 从上述网格安装标准未修整表面，填充两个孔

选项4：形状类型 - plane

图8，一种开放网格模型，与平面具有同向形态，尽管它是复杂的。

图9，从上面的网格拟合出一个修剪过的曲面。

选项5：形状类型 - semi-shpere

图10，一种开放网格与半球同胚的网格模型

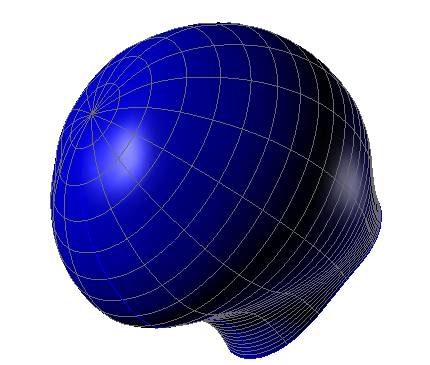

图11，从上述网格中拟合出一个半球曲面

图12，曲面退化，一条边在一点上折叠.

选项6：形状类型 - cylinder

图13，一种开放网格与圆柱体同胚的网格模型

图14，从上面的网格上拟合了一个圆柱体表面。曲面在U-V方向上是周期性的.

选项7：形状类型- n(n>4)corner(or starface)

图15，一种与平面同形且在边界线上有n（n>4）个锐角的网格模型.

图16，从上述网格中拟合出由6个多面体组成的星面.
