教程 10 -利用RhinoResurf将网格模型转换生成Solid实体模型的六个步骤

在这个教程里我们将说明怎样只用6个步骤就能把网格模型创建成曲面模型并最终生成实体模型。这个过程中所要用到的命令包含：_section，_PolylineOnMesh，_RsSplitCurveNetwork，_RsMesh2Surfs和_CreateSolid等5个命令。其中_section和_PolylineOnMesh为Rhino所自带的命令，其余命令为RhinoResurf中的命令。总体流程为，首先用命令_section和_PolylineOnMesh 在网格模型上生成网络曲线，然后用_RsSplitCurveNetwork命令将这些网络曲线自动分段，并形成区域分块的网络曲线模型，最后用_RsMesh2Surfs生成曲面模型并用_CreateSolid 生成实体模型。由于RhinoResurf所生成的曲面模型在曲面的公共边界处是没有缝隙的，即误差为零，因此保证了100%能成功缝程实体模型。

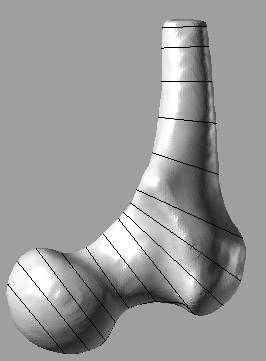

Step 1 : 用Rhino自带命令 _section 生成一些界面线，如下图所示：

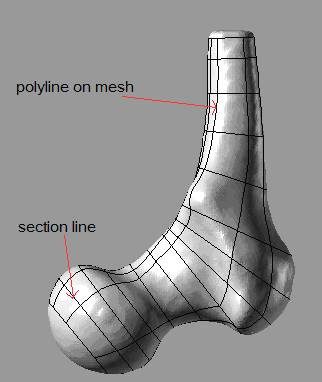

Step 2:由于这些截面线相互之间并无相交关联，它们还没有形成区域分块，因此采用Rhino自带命令 _PolylineOnMesh 在纵向方向产生一些网格上的曲线，并使这些曲线和上面的曲线相交，可以观察到一些四边块区域基本形成，但此时网络曲线并没有被打断，所以真正拓扑意义的区域分块并未形成。

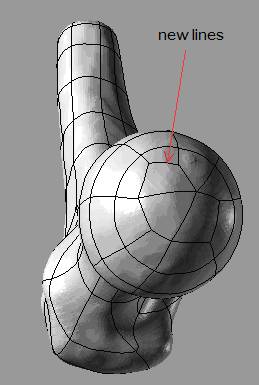

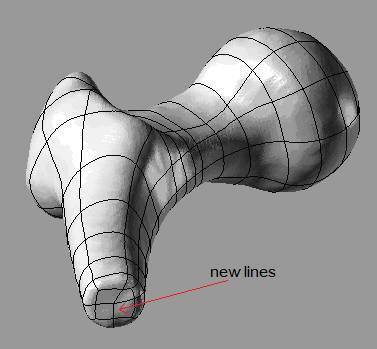

Step 3: 继续用命令 _PolylineOnMesh 在剩下的尚未形成区域划分的部分描出网络曲线，并使所有的网络曲线形成一个能覆盖到整个网格模型。

_ _ _ _ _

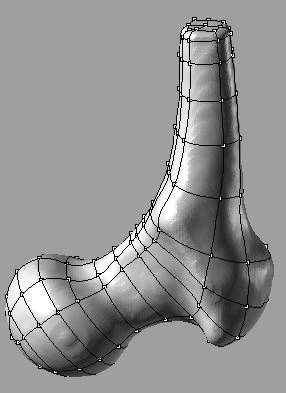

Step 4: 启动命令 _RsSplitCurveNetwork. 选择以上所生成的所有曲线，将相交点缝隙值设置为 0.0001, 按下 Split 按钮, 曲线将在相交点处被打断。此时真正拓扑意义的四边形区域分块已经形成。

Step 5: 启动命令 _RsMesh2Surfs 从以上所得到的网络曲线划分生成逼近网格模型的NURBS曲面。

5.1 选中菜单子项"Surfaces from mesh by curve network"启动命令_RsMesh2Surfs , 你将看到以下所示的对话框。

5.2 在对话框中按下" Add " 按钮, 选择所有的曲线，按下鼠标右键，这时被选择的曲线将和网格模型建立好关联的关系，也就是说曲线被注册到属于该网格模型上。

5.3 按下按钮“ Merge P”, 修正网络曲线的连接性.

5.4 按下按钮“Check“, 将生成覆盖网格模型的四边块曲面，这些曲面被称为初始曲面，因为它们现在只是体现了分块的拓扑结构，并没有贴到网格面上，而且曲面之间的连接也没有达到一定的连续性 。

5.5 有时候曲面的拓扑可能不会完整生成，因此需要按下按钮"new"来增加新的曲面块。但在这个例子中，我们不需要增加新的曲面块，因为所有的曲面都是好的，没有遗漏的地方。

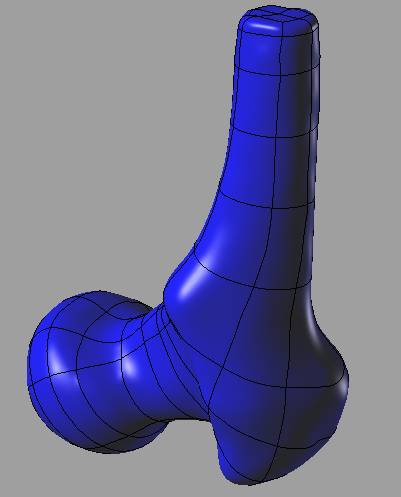

5.6 按下按钮“ fit ”， 程序开始计算曲面逼近，计算完成后，取面将按照给定的误差阀值贴合到网格面上，并且曲面之间的连续性达到G1连续。至此，完整曲面已经生成。

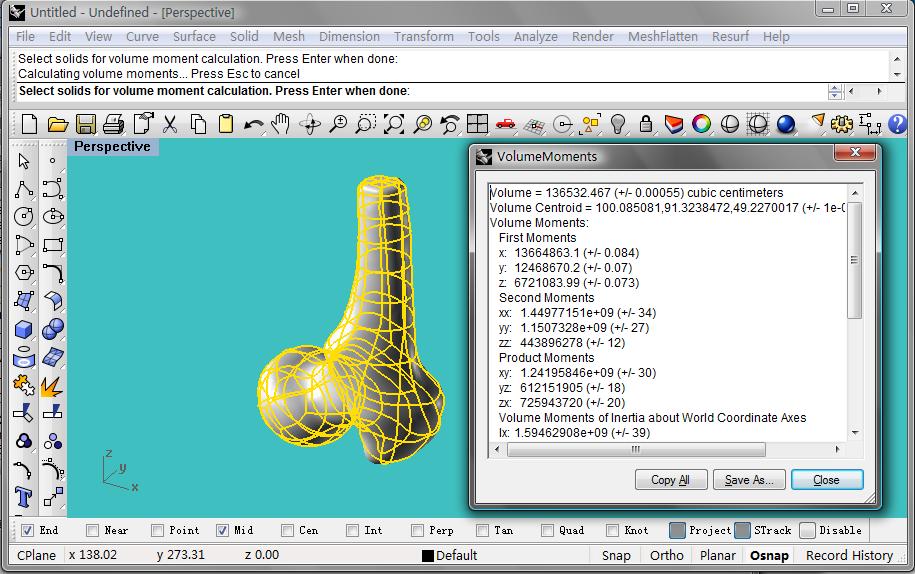

Step 6: 启动命令 _CreateSolid 将这些曲面转换成实体模型，如下所示，是实体模型的信息表。
